Roland Rubix 24控制面板详解

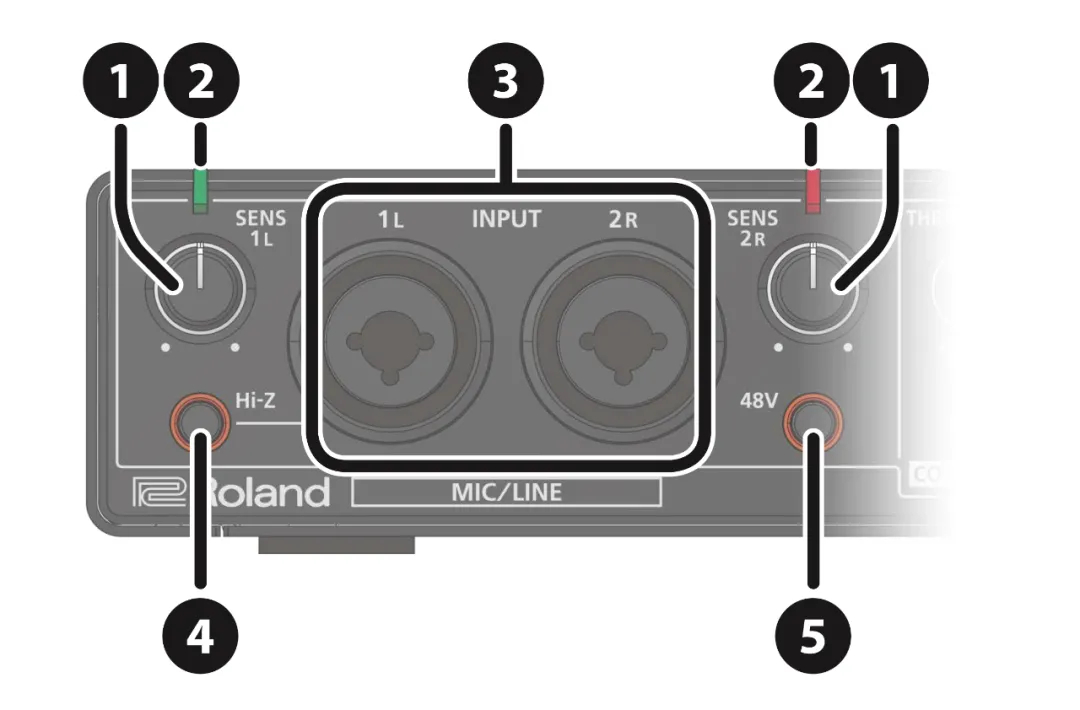

前面板
❶SENS 1L旋钮，SENS 2R 旋钮
调节1L，2R输入通道声音信号的大小。
❷电平指示灯
当输入（1L，2R）信号大于-24dB(*)时，指示灯显示为绿色；
当输入（1L，2R）信号达到或大于-3dB(*)时，指示灯显示为红色；
当指示灯显示为红色时，表示输入信号过大，请使用SENS 1L和SENS 2R旋钮对输入信号进行调节。
*以最大输入信号为0dB为参考标准
❸输入（1L，2R）接口（复合型）
此接口接收模拟音频信号，带话放，兼容XLR接口和1/4英寸线路输入类接口，支持平衡信号与非平衡信号输入。
❹Hi-Z 按钮
选择输入1L的阻抗，可根据输入设备类型选择高阻抗（Hi-Z）或低阻抗（Lo-Z）。
❺48V 按钮
选择是否为XLR输入（1L，2R）提供幻象供电。
注意⚠️
XLR输入未连接需要幻象供电的电容麦克风时，请确保48V按钮处于关闭状态。为动圈麦克风或音频播放设备提供幻象供电可能会损坏设备。麦克风的具体使用注意事项，请参考麦克风使用说明。
打开或关闭幻象供电开关时，请确保所有音量旋钮处在最小值。即便当音量旋钮处于最小值，开关幻象供电的瞬间也可能会引起“啪”声，这属于正常现象。
备注：
1.为避免使设备故障或损坏，在进行任何连接之前请确保所有音量旋钮处在最小值，声卡各项功能关闭；

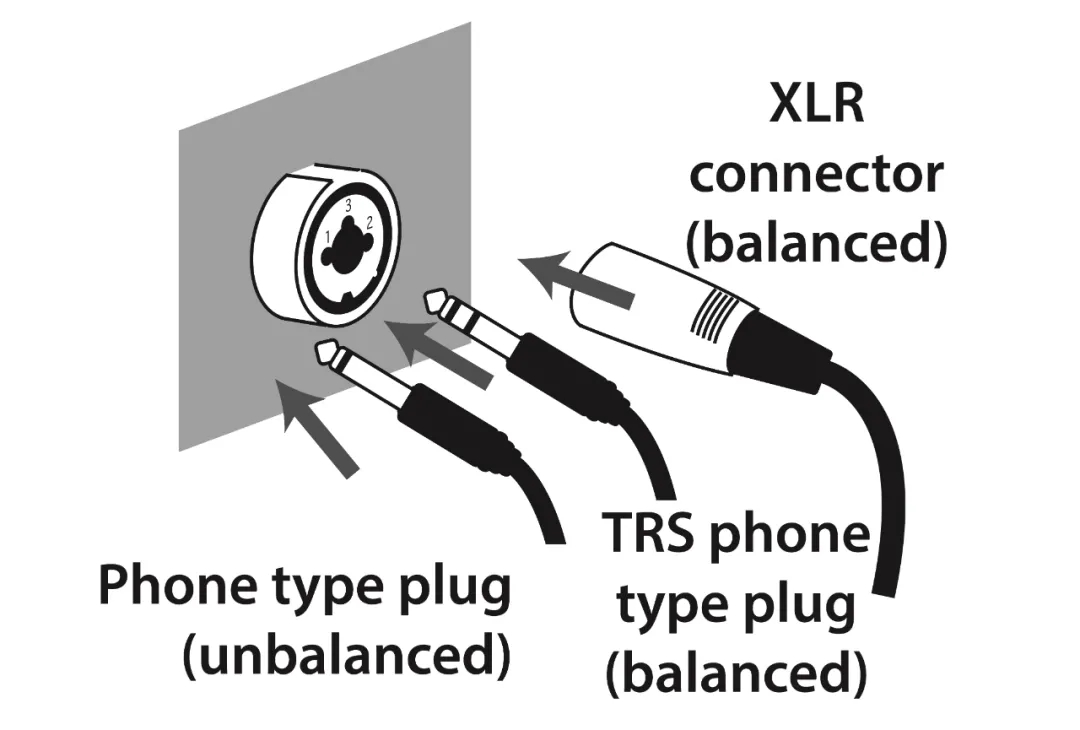

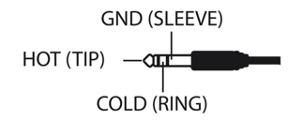

2.输入信号端如下图：
3.请根据所连接的具体设备选择是否开启Hi-Z和48V开关；
4.请使用XLR输入连接麦克风，使用线路输入连接麦克风时，声音信号将会非常小；
请使用输入1L连接吉他或贝斯，使用输入2R直接连接将导致声音信号非常小。

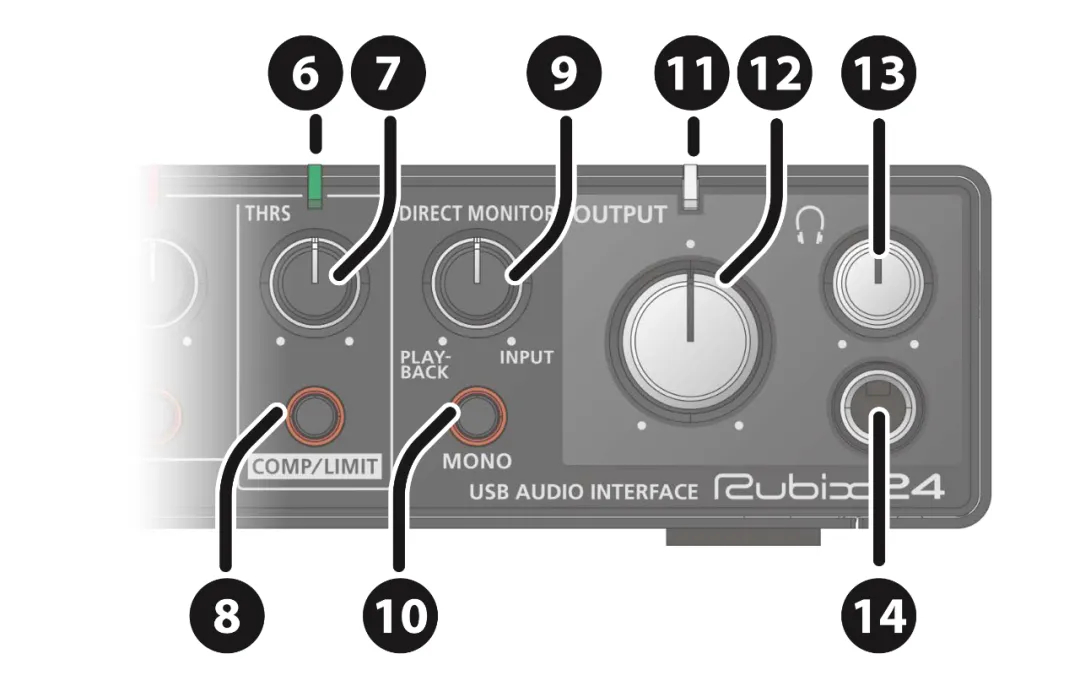

❻压缩指示灯
在压缩/限制功能开启的状态下，声卡对输入信号进行压缩或限制时，压缩指示灯显示为红色。
❼THRS旋钮
用于设定输入信号达到多大时，压缩或限制效果会被触发。THRS旋钮越拧向右侧（顺时针），压缩或限制的效果会越明显，声音会随之变得紧实。
❽COMP/LIMIT按钮
开启或关闭压缩/限制器功能。

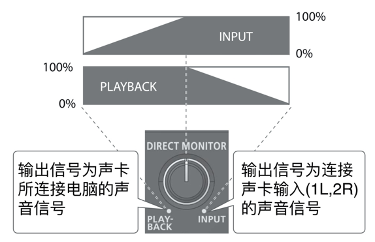

❾DIRECT MONITOR旋钮
调节声卡输入信号和电脑声音信号输出到耳机和主输出（1L，2R）的混合比例。
当使用软件监听时，请将此旋钮拧至“PLAYBACK”
备注：
拧动此旋钮时，可能会听到噪音，这属于正常现象。
❿MONO按钮
当MONO开关打开时，输入（1L，2R）的声音信号将以单声道的模式被监听到。
备注：
1.当输入1L连接吉他或麦克风，而输入2R没有任何连接时，请将MONO开关打开；
2.即便使用单声道模式监听，Rubix24传输到USB接口（电脑）的依然是立体声信号。
⓫电源指示灯
指示声卡与USB设备的连接状态。
⓬OUTPUT旋钮
控制主输出声音信号的大小。
备注：
OUTPUT旋钮不改变耳机输出和输出（3L，4R）的信号大小。
⓭（耳机）旋钮
控制耳机输出声音信号的大小。
⓮（耳机）接口
连接耳机。
耳机接口输出信号来源由PHONES SOURCE开关选择。
备注：
即便连接耳机，输出（1L，2R）和输出（3L，4R）依然会有声音信号输出。

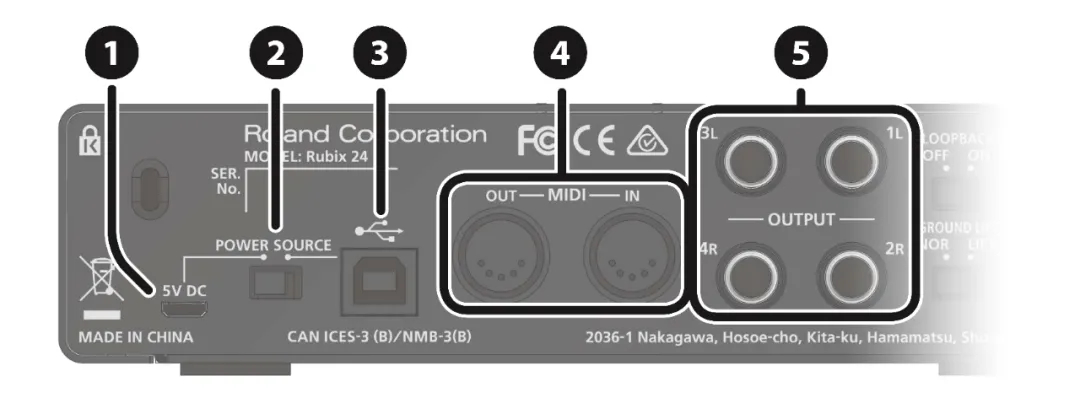

背面板
❶5V DC接口
用于连接适用的USB AC电源适配器，为声卡供电。

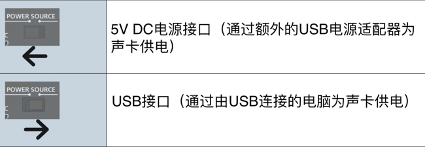

❷POWER SOURCE选择开关
用于选择供电来源。
❸USB接口
连接电脑（或iPad）
❹MIDI（OUT，IN）接口
MIDI OUT可以连接硬件音源等外部MIDI设备；
MIDI IN可以连接MIDI键盘或MIDI控制器。
❺OUTPUT（1L，2R，3L，4R）接口（TRS平衡接口）
输出模拟音频信号。
备注：
输出线路为“阻抗平衡”。音频信号通过HOT和GND端以非平衡形式传输，但COLD与GND端通过电阻连接，因此实现电路平衡。阻抗平衡与传统平衡传输提供同样的噪音屏蔽效果。

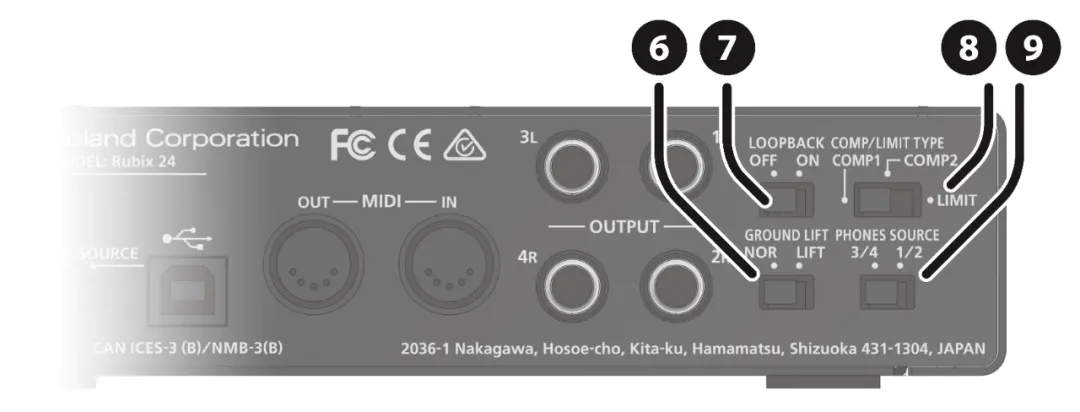

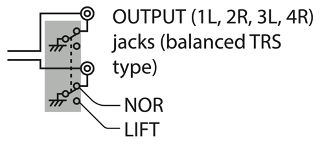

❻GROUND LIFT选择开关
正常情况下使用时，此开关应拨至“NOR”（NORMAL）；如果出现接地回路噪音，将开关拨至“LIFT”可消除噪音。
备注：
输出（1L，2R，3L，4R）的GND端并不接地
当使用平衡传输线材连接声卡输出到非平衡设备时，将此开关拨至“LIFT”可能会导致没有声音，如出现此情况，请将开关拨至“NOR”。
❼LOOPBACK选择开关
当LOOPBACK开关打开时，电脑的声音信号将被发送到声卡的输入（1L，2R），然后通过声卡的输入回到电脑。您可以使用LOOPBACK功能进行线上直播。
备注：
打开LOOPBACK开关之前，请确保电脑系统和宿主软件的监听功能处于关闭状态，否则将会引起啸叫或叠音。

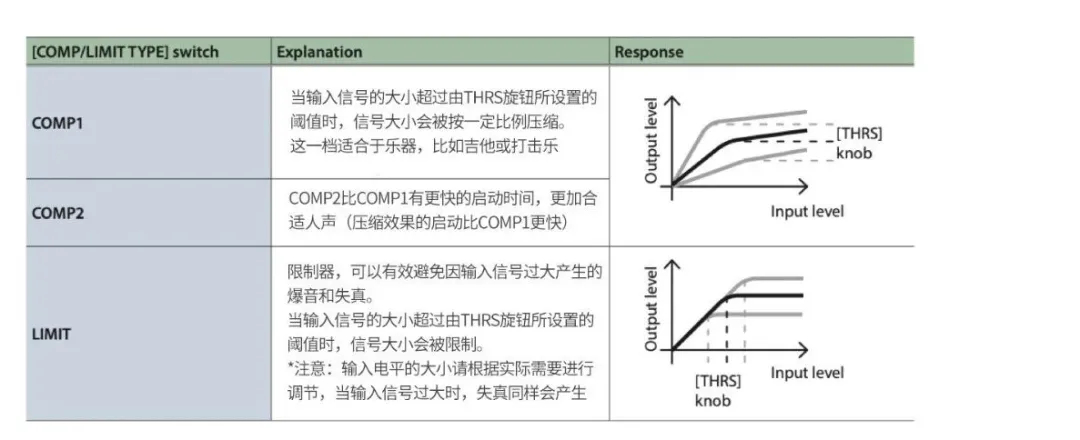

❽COMP/LIMIT TYPE选择开关
选择硬件压缩类型或限制。
❾PHONES SOURCE选择开关
选择耳机接口声音信号的来源。
